控制系統中DI、DO、AI、AO是集散控制系統中模塊上常見的一些基本標注，好處就是便于分清什么類型量的設備，方便前期的產品選型及后期的維修與保養。同時將現場模擬量儀表和開關量設備等進行清晰分類，便于后期儀表和設備的弱電信號接線。

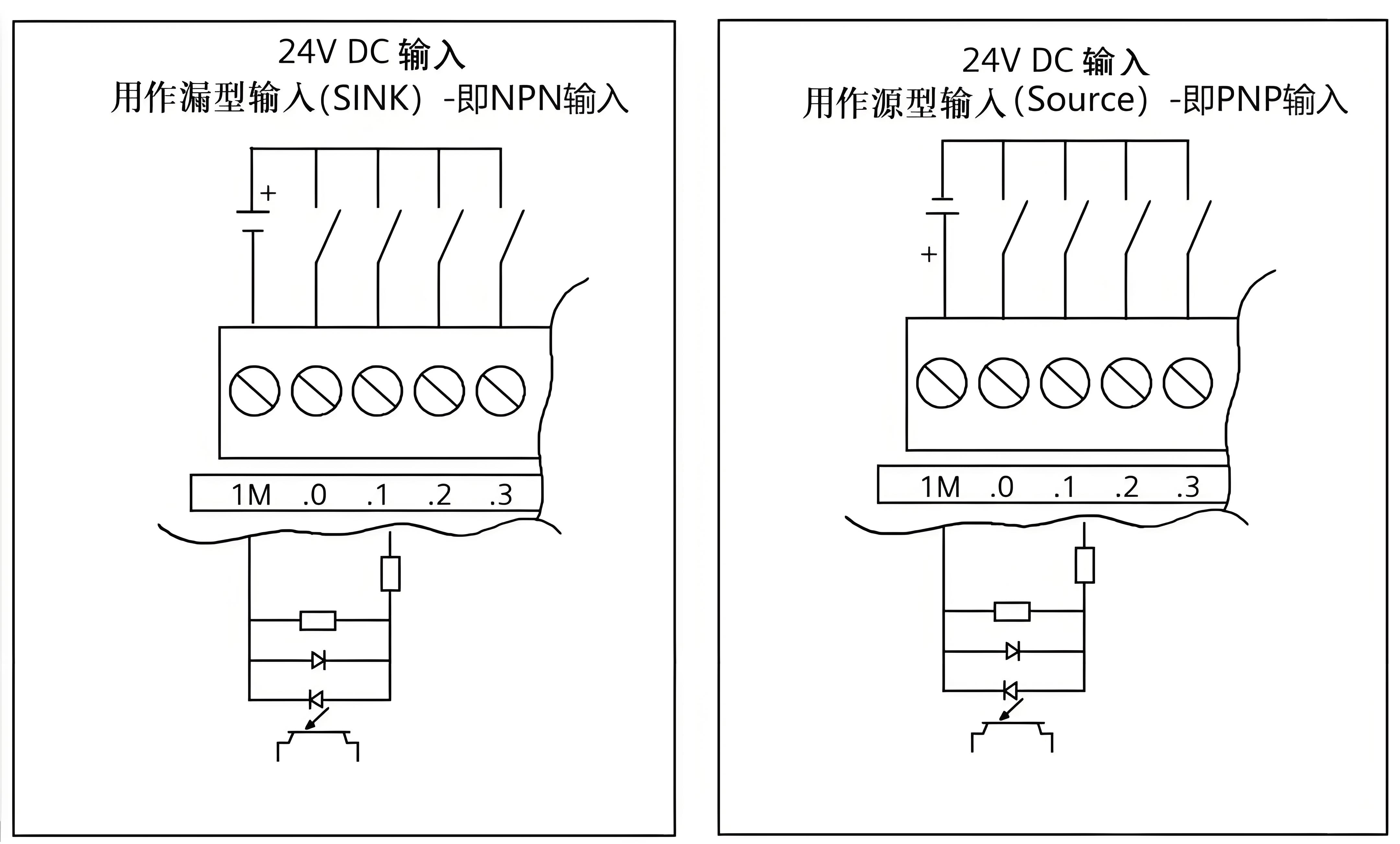

DI信號：數字輸入信號

所謂數字信號，即高電平1和低電平0，在控制上也就是斷開或閉合，DI就是一個開關量的輸入信號，給PLC或DCS一個斷開和閉合的命令，和常開啟動按鈕開關一樣，按下就是一個閉合信號；常用于狀態的顯示，比如斷路器合閘了，在DCS畫面顯示閉合。

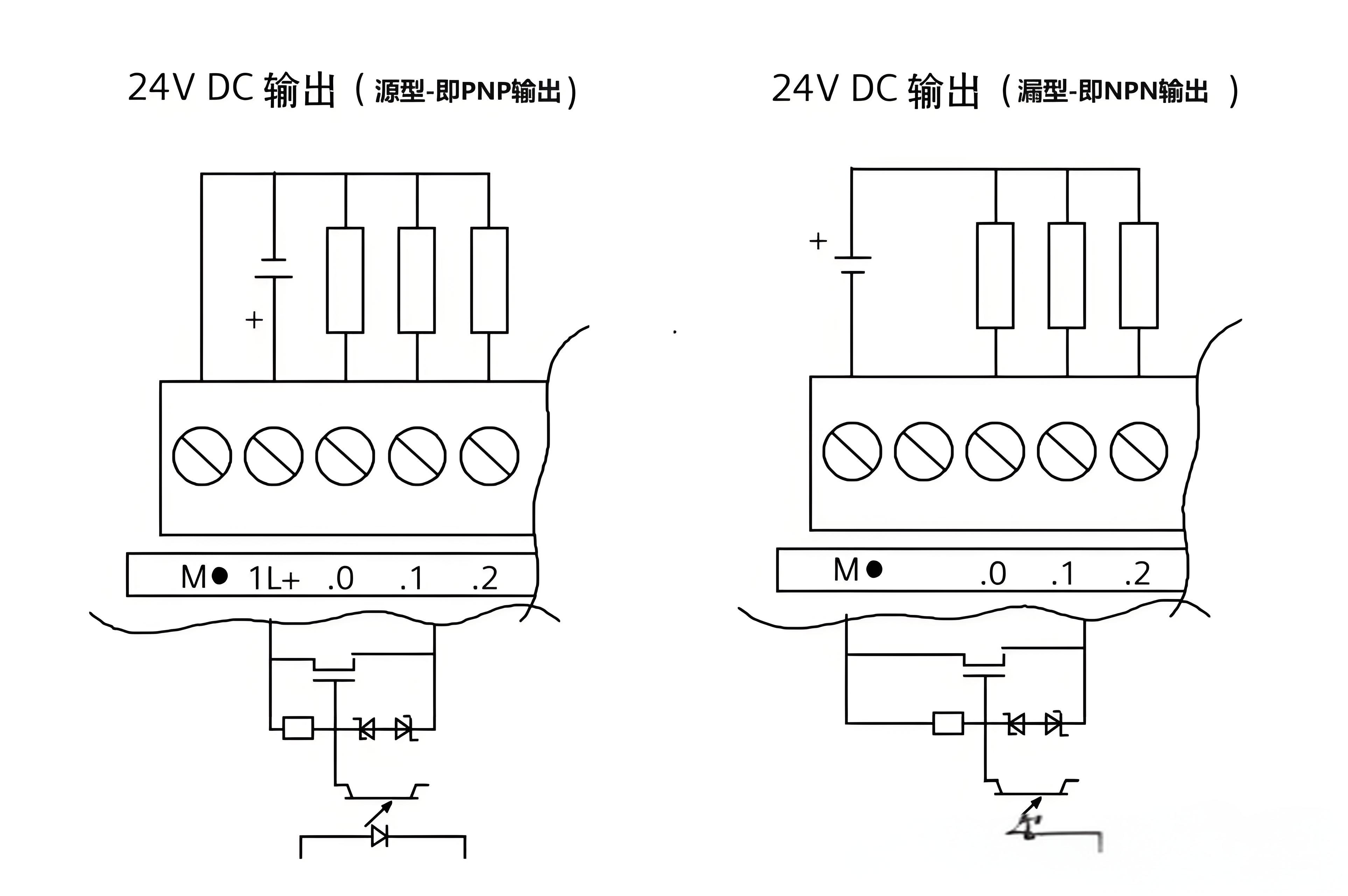

DO信號：數字輸出信號

一種開關量的輸出信號，即PLC發出一個啟動或停止的信號給設備，使設備啟動；比如電機的啟動，通過DCS認為發出啟動命令，電機控制回路接通，接觸器得電吸合，電機啟動；功能和啟動按鈕一樣。

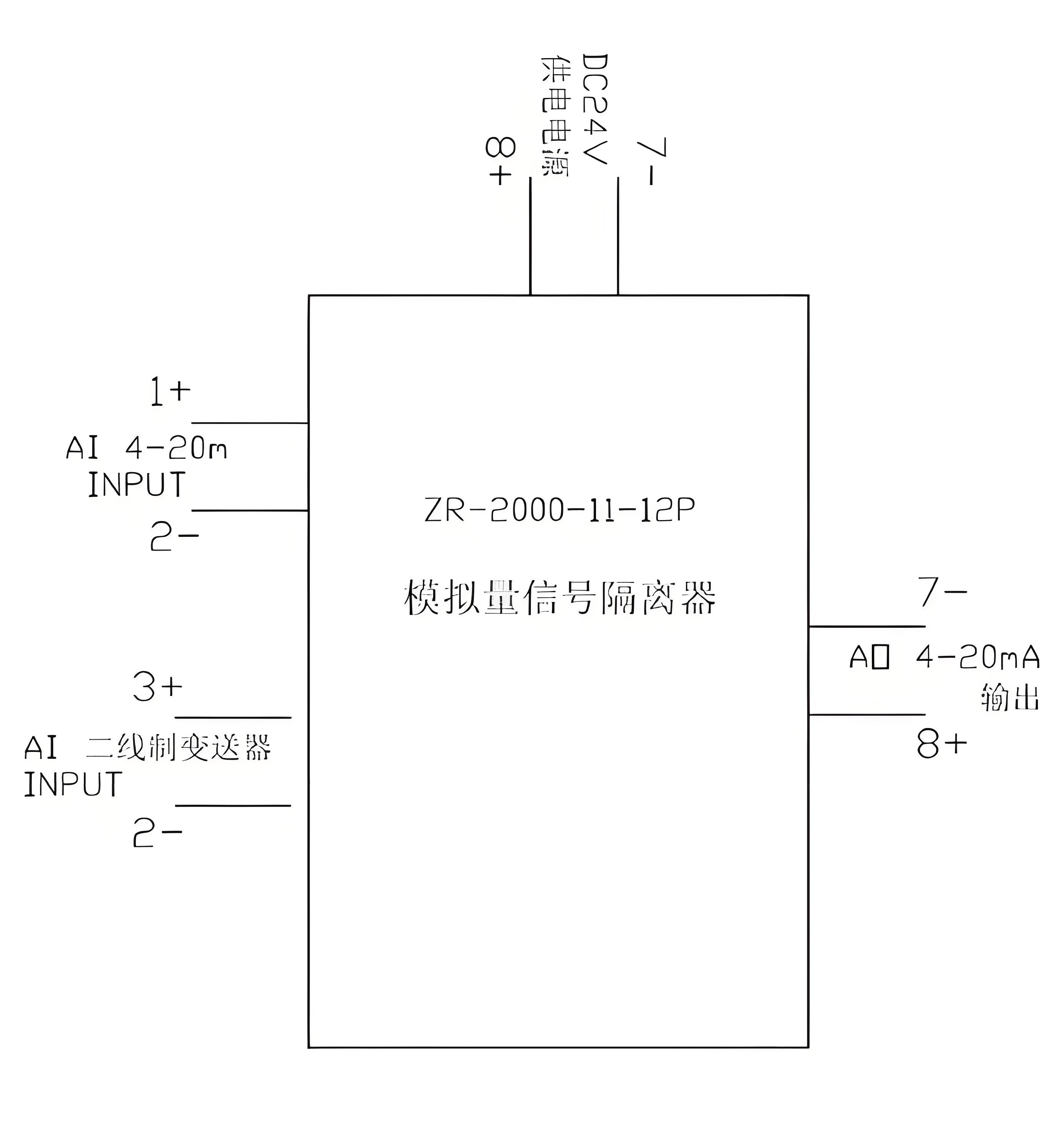

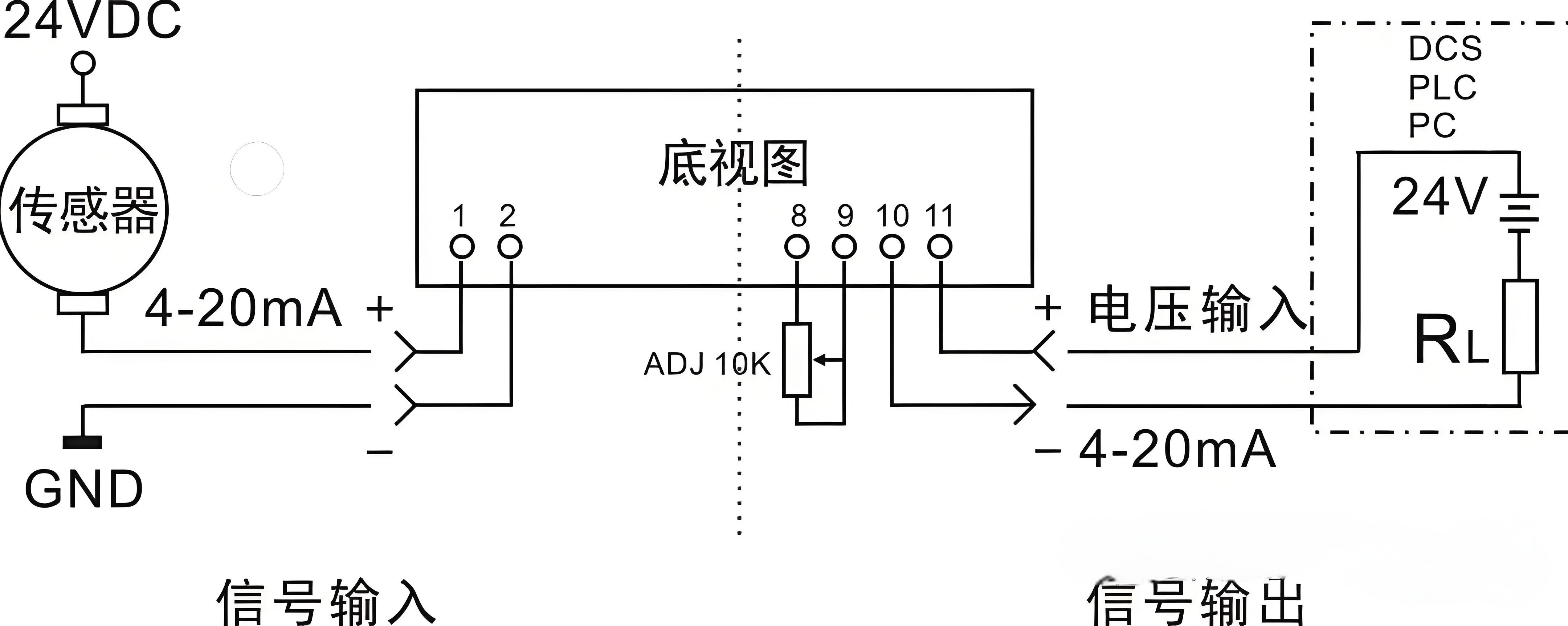

AI信號：模擬量輸入

所謂模擬量即4-20mA或0-10V的電流或電壓信號，輸入到DCS中，經過變換，還原出原來的值，比如電流值到DCS中顯示出來；電流互感器二次值（5A）經過電流變送器轉換成4-20mA信號（5A對應20mA），輸入到DCS機柜，經過轉換，在DCS中顯示實際的電流值。

AO信號：模擬量輸出

和AI相反，AO是DCS輸出4-20mA或0-10V信號，去控制設備的運行參數；比如，變頻器的速度控制過程，以40HZ為例，通過遠程DCS控制，認為給定參數值：40HZ，DCS同樣發出一個對應的模擬量電流值，在4-20mA范圍內（20mA對應50HZ），信號傳入到變頻器的控制器，變頻器按照要求運行在40HZ。

文中若有錯誤歡迎批評指正，歡迎留言，分享經驗，共同學習！↓↓↓
