變壓器是變電站的關鍵設備，對于變壓器的各種監測設備非常多，功能各異，對油枕油面高度的檢測也是其中之一，目前最常用的是運維人員通過觀察油位計，計算油枕油面高度，來判定變壓器油量的多少。現有液位檢測方法存在安裝時需對容器開孔，從而破壞容器結構，部分液位計會受變壓器油揮發性介質影響液位測量問題。并且變壓器油在變壓器運行時起絕緣和冷卻的作用，假油位（油位過高或過低）油位計指示低于儲油柜的實際油位將有可能造成實際油位過高，運行中因為內部壓力過大會造成壓力釋放閥動作噴油；油位計指示高于儲油柜的實際油位，可能使變壓器長期缺油運行發現不及時就會造成變壓器過熱甚至絕緣擊穿短路。因此，油位計作為監測油位的裝置，其顯示數值的準確性對變壓器穩定運行起到重要作用。

針對以上問題，陜西聲科利用聲吶波對介質有較強穿透作用的特性，設計一種液位自動檢測裝置。

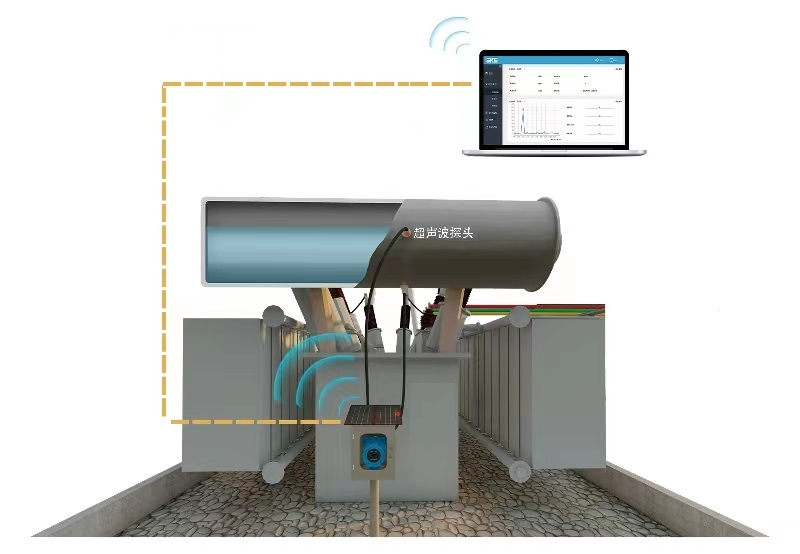

陜西聲科研發的變壓器油枕液位計利用聲吶波測距原理，測量液位的方法是以專用聲吶波處理技術，使用獨有的聲吶傳感器發射、 接收聲吶波，聲吶波從探頭發射出去，經過油面反射回來后，由主機檢測到回波信號，以先進的高速信號處理技術，經專業的算法精確計算出油枕內的油位。

非接觸式變壓器油枕油位計是從油枕底部測量內部油位的儀表，該產品打破了傳統開罐接觸的測量方式，并且具有以下特性

1.非接觸式測量油位，無需停用主變，即可測試不需要接觸油體，無損探測。

2.磁吸式固定，安裝方便

3.分體式結構，安全性高，操作安全 。

4.低功耗

5.高精度測量,誤差小，精度達到士5mm

6.調試方便，特別適用于存在危險不宜開蓋的場合。

10月13日勘查220kV變電站的變壓器油枕為立式波紋管儲油柜。儲油柜在箱體外殼內部，所以傳感器需要安裝在儲油罐外部，發現儲油柜適合安裝傳感器位置為管道連接口周邊，故將非接觸式變壓器油枕油位計的聲吶傳感器安裝在管道口周邊，如下圖

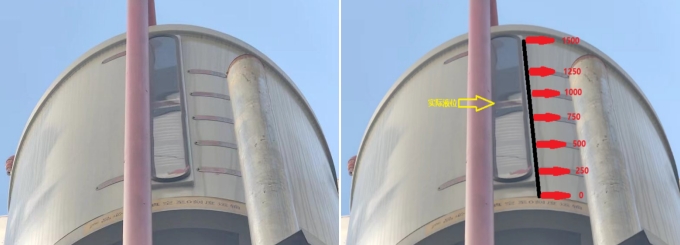

立式波紋管儲油柜,儲罐高為1500厘米，液位為百分數刻度顯示,分為5格，實際0點液位為柜底，1格為250毫米。

目測現場液位顯示為60%左右，所以實際液位為1000mm左右。如下圖

經8天監測，使用非接觸式變壓器油枕油位計及便攜式變壓器油枕油位計對實際油枕液位觀察，玻璃板油枕液位在60%左右，監測數據如下表。

安徽安慶某220kV變電站油枕液位監測數據

經8天液位監測數據得出。油枕自帶液位計則存在偏差，無法看出精確地液位，這可能會影響變壓器的運行和維護。

非接觸式變壓器油枕油位計與現有技術相比,非接觸式變壓器油枕油位計提供了一種新型且安全的變壓器油枕測量方式,并且在使用過程中,隨著儲油柜油面的上漲,聲吶波信號的處理，實現油位的顯示。在此過程中,油位計在此過程中把液位信息轉化為4-20mA信號、HART、或modbus信號傳輸出來能夠?qū)崟r監測油面高度,并且信號精確。相對于其他油位計,該油位計的聲吶傳感器與油位計分體設計,安裝更加安全方便,信號傳遞更加準確,維護人員可隨時遠程監測油枕液位，并可及時發現變壓器油枕故障。大大提高了變壓器的使用壽命。
