高測量精度-實時控制生產過程
- 提供極方便的校準方式
-
真正的非接觸式測量
- 量程可達30米
- 測量盲區小
- 極低測量盲區-全量程實時液位跟蹤
- 抗沉淀，即使有大量沉淀，也不影響測量
-
安裝簡單-極大的節省您的成本
- 低成本
- 安裝簡單，調試簡單易操作
- 對于臥罐，可以做到免調試，極大的節省成本
- 7x24小時的免費電話售后支持
-
工作原理
如圖所示，測量液位時，聲吶波信號從探頭發射出去，經過液面反射回來后由探頭檢測到回波信號?；夭ㄐ盘柦泴Ｓ兴惴ㄌ幚砗笥嬎愠鰰r間t,系統根據公式計算出液面高度。
H ： 被測液位高度
t ： 聲吶波從發射到返回所用的時間
tg ： 聲吶波在罐壁中的傳輸時間
v ： 聲吶波在液體中傳播的速度
α ： 修正系數
適用范圍
-
被測容器
球形、立式、臥式等各種形狀要求容器正下方有長200mm，深200mm，高300mm的探頭安裝空間。測量探頭安裝位置正上方到液體最高液面之間無固體結構（橫向隔板、漏板、立柱、攪拌）等。阻隔容器底部罐壁厚度（裝測量探頭位置）≤100mm。容器底部罐壁（裝測量探頭位置）無襯層或氣體夾層容器底部罐壁（裝測量探頭位置）為硬質材料，如碳鋼，16MnR，304.316．玻璃鋼，硬橡膠等。 -
被測液體
被測液體介質動力粘度＜50mPa·s（cP）。液體無嚴重沉積、結晶物及自聚液體不能懸浮大量固體和沉積大量泥沙，不能為乳濁液，不能有大量氣泡被測液體最好是單一液體或相溶混合物。如果是兩種或多種不相溶液體，會形成明顯界面，那么儀表要做特殊設置。
-
探頭安裝溫度
容器底部罐壁（裝測量探頭位置）溫度決定選擇適用的探頭，常溫探頭在（-40℃～120℃），高溫在（60℃～200℃）。
技術參數
-
供電方式兩線制 四線制
-
量程3m、5m、10m、15m、20m、30m
-
測量誤差±1‰FS，±2‰FS，±5‰FS
-
信號輸出（4～20）mA，HART（最大負載500Ω）， Modbus
-
功率＜1W
-
通信RS485、紅外、HART、Modbus
-
繼電器報警輸出AC 250V 5A，DC 30V 5A
-
主機適用環境溫度-20℃～ 70℃（常溫型），-40℃～ 70℃（低溫型）
-
探頭適用環境溫度-196℃～ 120℃（常溫型），60℃～200℃（高溫型）
-
適用環境濕度（0%～95%）RH
-
防爆標志ExdIICT6
-
外殼防護等級IP67
-
液位顯示128x64 LCD
-
電源DC 24V
-
電氣接口M20*1.5、1/2NPT
-
探頭至主機電纜長度5m、10m、15m、20m、25m、30m
-
主機重量2 KG
-
主機外形尺寸長158mm x 寬112mm x 高146mm
-
主機基座孔直徑M5

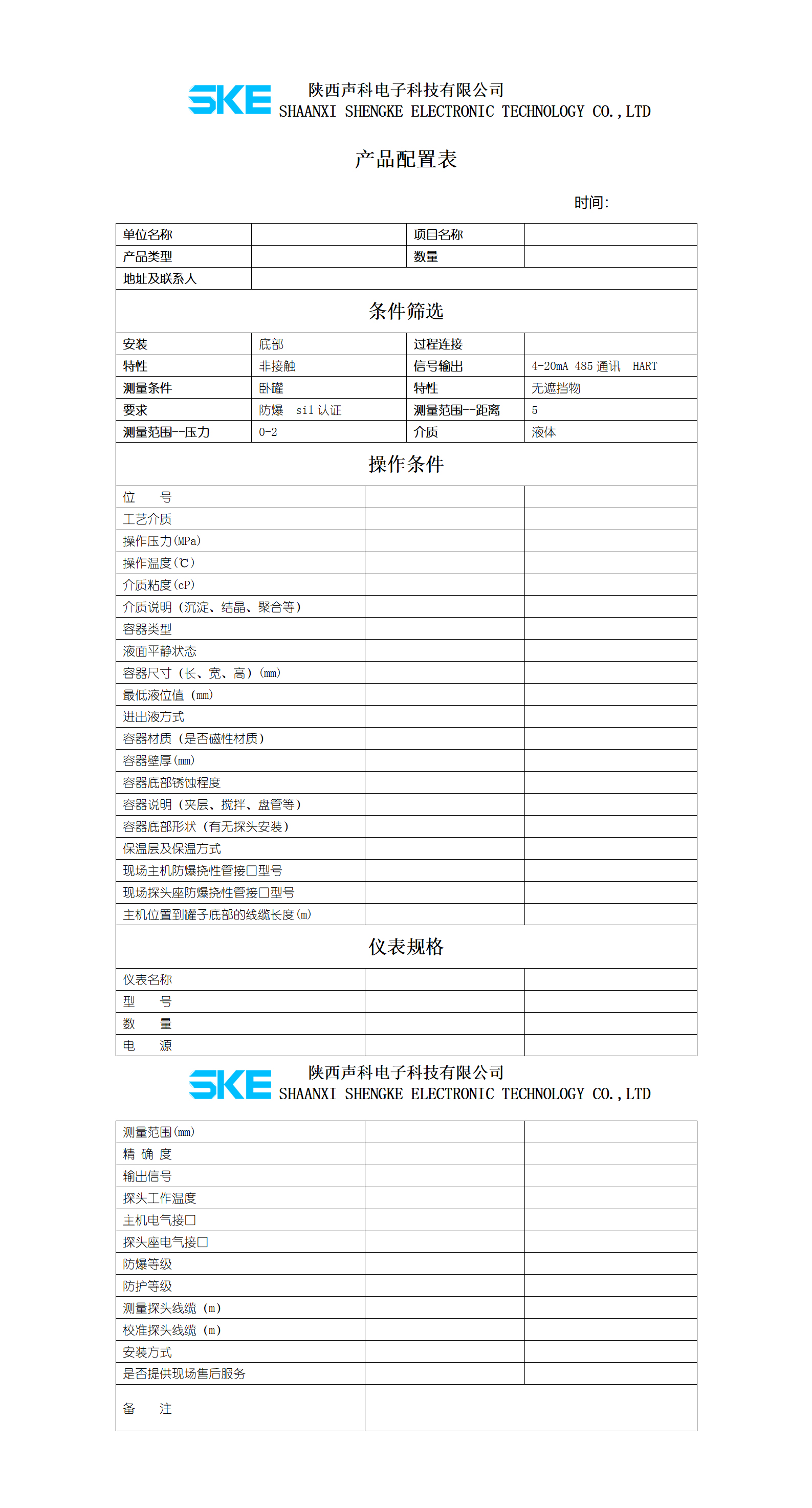

產品資料
